金属陶化皮膜处理剂

（型号：BF-P01A主剂）（BF-P01B补充剂）

硅烷陶化处理剂是采用硅烷陶化技术开发出的一种适合喷淋法等处理方法的无磷皮膜金属处理剂，能在金属表面形成金黄色*深紫色的金属氧化物以及硅烷的复合保护膜。该产品形成的皮膜具有优良的耐腐蚀性，能提高涂料的附着力，是**的涂装前处理剂。本药剂不含磷酸盐，无锌，无渣，常温*作，节能环保。一般适合自动清洗线与电泳前处理。

◆适用底材：适用于金属件（铁、铝、镀锌板）喷涂前预处理。

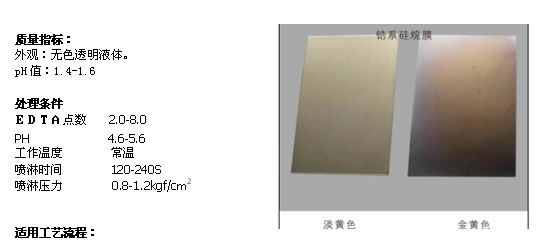

◆设备要求：

处理方式：喷淋。

槽体要求用304不锈钢或塑料板(PP、PVC)，中碳钢槽体要内衬耐酸涂层，（直接使用中碳钢槽体时硅烷陶化处理剂会缩短设备的寿*，并且产品的消耗量也会较高。）泵体材料、管道、喷嘴等材质要求用304不锈钢或PP、PVC。

配槽（1000ml） ：先向槽内注入八成清水，加入硅烷陶化处理剂BF-P01A(主剂)20-30kg，加水*1000ml，PH值调*4.6－5.5。

随着处理量的增加槽液的不断消耗，此时补充BF-P01B（补充剂），把槽液调整到工艺规定的PH值范围内确保工件处理合格率。

产品特点：

1、常年常温*作（包括冬天），

2、槽无磷、无重金属、无亚硝酸盐；

3、槽液温度要保证高于4oC；

4、铁、铝、镀锌板可共线处理；

5、**级膜层，药剂消耗量少，减少添加次数；

6、产生极少残渣，无需清理设备，只需要沉淀除少量渣；

7、综合成本低于传统锌系工艺，涂层达到甚*超过锌系磷化的性能。

碱性除油时（包括喷淋、浸渍）：碱性除油→水洗→水洗→硅烷陶化处理剂处理→水洗→封闭；

注意事项：

1、长期使用需过滤或沉淀；必须洗净传统磷化的残渣；工序间的防锈时间短（必须在3-5天内喷涂）

2、同等条件下工件处理时间越长膜色越深，同时会消耗的药剂也会越多，耐盐雾性能一般也会更好；在盐雾性能保证的前提下，只要工件不生锈，处理时间不要过长与**药剂浓度可以**成本（结果会使工件膜颜色淡,但不会影响附着力）。

废弃物处理： 本品为酸性无磷产品，槽液废弃前只需要用氢氧化钠（片碱）溶液中和pH值到6-9即可排放，漂洗废水只要pH值在6-9范围内再加入氯化钙溶液，沉淀溶液中的氟离子即可排放（化学需氧量C0D指标仍可能超标，目前大部分公司对COD没有处理条件）。

防护与急求措施： 产品具有强腐蚀和挥发性，*作工必须戴乳胶手套，皮围裙，防护眼镜并用在阴凉通风处*作。若不慎溅*皮肤或衣物应立即用大量清水冲洗干净，严重者及时就医。

包装与储运： 硅烷陶化处理剂为20KG/桶，硅烷陶化处理剂B为20KG/桶，均为塑料桶包装，储存于阴凉干燥处、储运是防止泄露。
